外廓尺寸ADM深邦平板式动态称重WIM系统结构介绍
发布日期：2023-09-20
浏览次数：996
返回列表>>

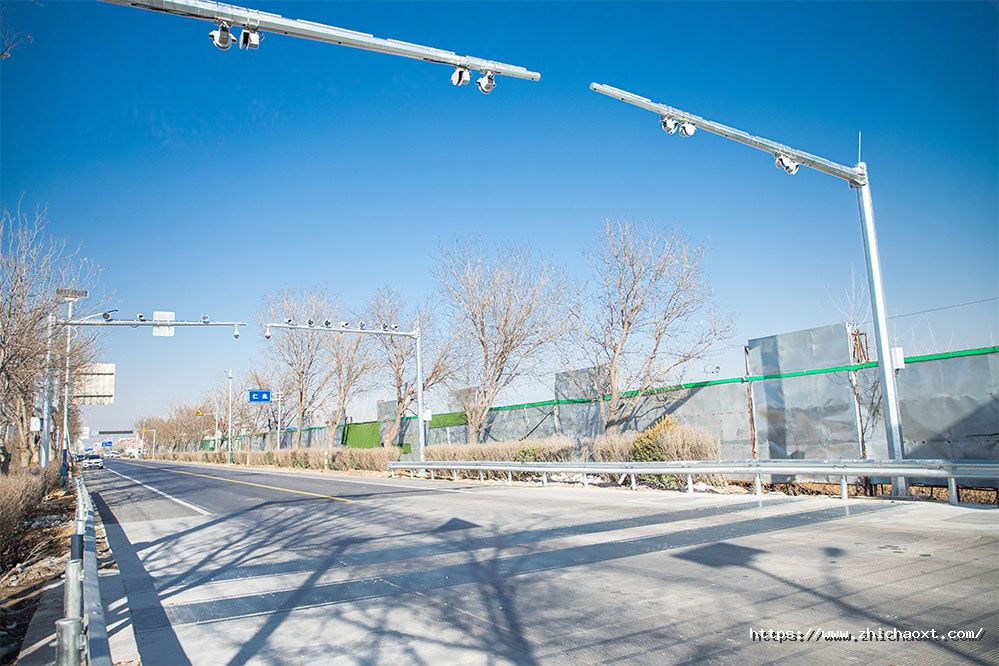

动态称重WIM系统（平板式）由称重平板台、数字远程设备监测器、动态称重智能采集终端、户外防护机柜机柜等构成。本系统基于新型称重平板压电技术，对行驶车辆进行高速、高密度、高精度数据采样，进而准确计算行驶车辆的速度、轴重、轴距等一系列信息。本系统可对各个速度行驶车辆进行准确计算，有效解决了速度对称量精度的影响。平板式具有抗干扰能力强、称量精确、施工周期短、维修方便、不受天气条件影响等优点。
称重传感器固定安装于承载器上构成平板模块，根据测量需要将承载器埋入基础并与基础连接为一体，构成独立的称重模块或其组合，实现无受迫移动的称重方式，在公路车辆高、中、低速运行中，完成车辆轮、轴载荷、轴组载荷及整车载荷的测量并获取车辆总重量的动态公路车辆自动衡器。平板板体有1750*800mm、2000*800mm等多种规格，可以根据道路现场情况进行定制，适用于不同的车道宽度。
产品执行标准应依据国家标准GB/T21296-2022《动态公路车辆自动衡器 第6部分：平板模块式》；检定规程应依据JJG907-2006《动态公路车辆自动衡器》；运行速度满足0.5km/h-100km/h;车辆总重量准确度等级为5级，单轴载荷货轴组载荷的准确度等级应为E级。
